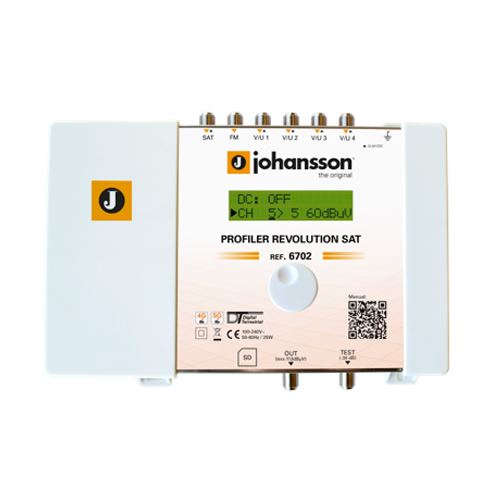

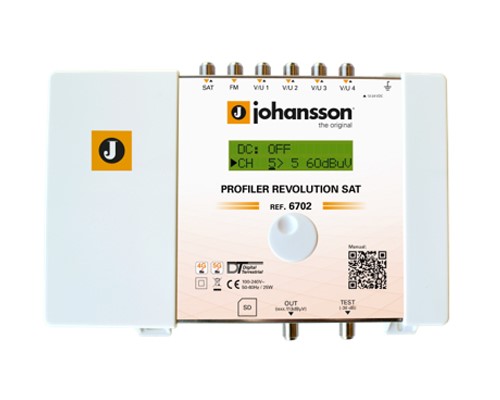

Anténní zesilovač programovatelný Johansson 6702 Profiler Revolution SAT

Anténní zesilovač programovatelný Johansson 6702 Profiler Revolution SAT
Zesilovač Johansson PROFILER REVOLUTION SAT 6702 je programovatelný terestriální zesilovač s nastavitelnými filtry. Zesilovač disponuje šesti vstupy : SAT + FM + 4x VHF-UHF. Zesilovač sám detekuje nejvyšší TV kanál připojený do vstupu a podle toho zařazuje vstupní filtr typu horní zádrž pro omezení rušení v pásmu 5G, 4G (LTE) nebo je filtr vypnut při příjmu TV kanálů nad 790 MHz. Zesilovač automaticky načte a zobrazí úroveň signálu zvoleného TV kanálu, to znamená, že při nastavování nepotřebujete měřicí přístroj. Zesilovač umožňuje kmitočtovou konverzi jakéhokoliv vstupního TV kanálu v pásmech VHF a UHF na jakýkoliv jiný TV kanál v pásmech VHF a UHF, což je výhodné pro různé hotely a penzióny, kde mají rozsáhlé rozvody na vysokých kmitočtech velký útlum. V jednotlivých TV kanálech (nebo klastrech) je automaticky v reálném čase (do 20 vteřin) regulována úroveň signálu pomocí AGC, tak aby na výstupu zesilovače byly úrovně konstantní. Zesilovač umožňuje zpracovat více než 50TV kanálů. Pokud požadujeme konverzi kmitočtu, může být v klastru jen jeden TV kanál. Ve vstupech VHF/UHF jsou defaultně zapnuty interní předzesilovače, při vstupní úrovni větší než 80dBµV je třeba je v Menu vypnout. Na výstupu zesilovače je možné zařadit náklon na UHF pásmu 9 dB (oproti referenčnímu kmitočtu 174MHz) a v pásmu SAT 12dB pro kompenzaci útlumu rozsáhlého televizního rozvodu na vysokých kmitočtech. Do vstupů zesilovače je možné připojit předzesilovače, pak je nutno v Menu zapnout nápájení předzesilovače +12 nebo +24V. V menu je možné zapnout (vypnout) napájení LNB 13V/18V a 22kHz. Nastavení celého modulu zesilovače je možné uzamknou heslem proti neprávněným změnám a také je možné nastavení uložit na SD kartu a při nastavování jiného modulu tyto parametry opět načíst z SD karty.


Parametry produktu :

- jednoduchá, intuitivní konfigurace
- 6 vstupů : 1 x FM + 4 x VHF/UHF + SAT
- 1 výstup hlavní, 1 výstup testovací -30dB
- dokáže zpracovat a přenést více než 50 TV kanálů (multiplexů)
- možnost dálkového napájení externích předzesilovačů
- zabudované interní předzesilovače
- 32 programovatelných filtrů o nastavitelné šířce pro 1 nebo 2 multiplexy
- kmitočtová konverze kanálu VHF a UHF na jakýkoliv jiný v pásmech VHF a UHF
- regulace AGC v reálném čase (do 20 sec) v jednotlivých TV kanálech nebo klastrech
- nejostřejší filtry na trhu (50 dB na sousedních kanálech)
- zobrazuje úroveň jednotlivých TV kanálů - není třeba měřicí přístroj
- automaticky zařaditelné filtry 5G, LTE na vstupech
- možnost zařazení náklonu 9dB (pásmo UHF) a 12dB (pásmo SAT) na výstupu
- možná výměna zdroje bez demontáže modulu
- uzamčení nastavení modulu heslem
- možnost uložení a pozdější načtení konfigurace na paměťovou kartu SD



Technické parametry :

- vstupy: 4 VHF/UHF + 1FM +1SAT
- výstupy: 1 hlavní (FM+VHF+UHF+SAT) + 1 testovací -30dB
- frekvenční rozsah: FM 88 až 108 MHz, VHF 174 až 240 MHz, UHF 470 až 862 MHz, SAT 950 až 2400 MHz
- ochrana proti rušení mob.internetem: vypnuto, LTE, 5G
- rozmezí vstupních úrovní SAT: 40 až 95dBµV
- rozmezí vstupních úrovní FM: 37 až 77dBµV
- rozmezí vstupních úrovní VHF: 40 až 109dBµV (pro modulaci 64QAM s kódovou rychlostí 3/4)
- rozmezí vstupních úrovní UHF: 40 až 109dBµV (pro modulaci 64QAM s kódovou rychlostí 3/4)
- max. výstupní úroveň signálu SAT (-35dBc/IM3, 2nosné): 119dBµV
- max. výstupní úroveň signálu FM (60dB/IM3): 113dBµV
- max. výstupní úroveň signálu VHF/UHF (60dB/IM3): 120dBµV
- max. výstupní úroveň signálu VHF/UHF pro jeden multiplex: 113dBµV
- max. výstupní úroveň signálu VHF/UHF pro 6 multiplexů: 110dBµV
- defaultně nastavená výstupní úroveň: 103dBµV
- max. zesílení SAT: 40dB
- max. zesílení FM : 35dB
- max. zesílení VHF: >70dB
- max. zesílení UHF: >70dB
- regulace zesílení SAT: 20dB
- regulace zesílení FM: 20dB
- regulace zesílení VHF/UHF: automatická kanálová AGC
- regulace společná na výstupu: 20dB
- nastavení náklonu: vypnuto, zapnuto 9dB oproti 174MHz, 12dB v pásmu SAT
- selektivita: 35dB/1MHz,
- výstupní kvalita MER v pásmu VHF/UHF: 35dB/35dB
- ochrana proti statickému výboji (ESD): ano, všechny vstupy
- nastavení napětí pro předzesilovače: vypnuto, +12V, +24V (celkem 100mApro všechny vstupy)
- napájení LNB: max 300mA
- vstup pro SD kartu: ano, možnost formátování, zápisu a načtení nastavení modulu
- pracovní teplota: -5°C až +50°C
- napájecí napětí: 100 až 240V/AC
- příkon: 25W
- rozměry: 165mm x 217mm x 59mm
- hmotnost: 0,85kg


Výrobce : Johansson
