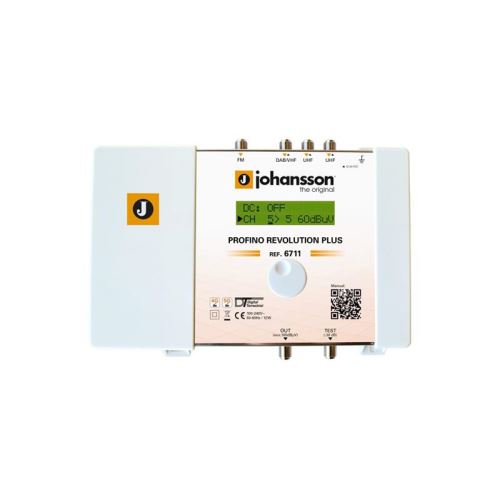

Anténní zesilovač programovatelný JOHANSSON 6711 Profino Revolution PLUS

Anténní zesilovač programovatelný JOHANSSON 6711 Profino Revolution PLUS
Programovatelný anténní zesilovač Johansson Profino Revolution 6711 je určený pro rozvody STA, ITR. Zesilovač disponuje čtyřmi vstupy : FM + 1x VHF/DAB + 2 x UHF. Zesilovač sám detekuje nejvyšší TV kanál připojený do vstupu a podle toho zařazuje vstupní filtr typu horní zádrž pro omezení rušení v pásmu 5G, 4G (LTE) nebo je filtr vypnut při příjmu TV kanálů nad 790 MHz. Zesilovač automaticky načte a zobrazí úroveň signálu zvoleného TV kanálu, to znamená, že při nastavování nepotřebujete měřicí přístroj. Zesilovač umožňuje kmitočtovou konverzi jakéhokoliv vstupního TV kanálu v pásmech VHF a UHF na jakýkoliv jiný TV kanál v pásmech VHF a UHF, což je výhodné pro různé hotely a penzióny, kde mají rozsáhlé rozvody na vysokých kmitočtech velký útlum. V jednotlivých TV kanálech (nebo klastrech) je automaticky v reálném čase (do 20 vteřin) regulována úroveň signálu pomocí AGC, tak aby na výstupu zesilovače byly úrovně konstantní. Zesilovač umožňuje zpracovat více než 50TV kanálů v 15ti klastrech (filtrech), každý klastr může přenášet 1, 2, 3, 4, nebo 5 multiplexů. Pokud požadujeme konverzi kmitočtu, můžou být v klastru 1, 2, nebo 3 TV kanály. Například můžeme konvertovat skupinu kanálů 21, 22, 23 na skupinu kanálů 31, 32, 33. Do vstupů DAB/VHF a UHF zesilovače je možné připojit předzesilovače, pak je nutno v Menu zapnout nápájení předzesilovače +12 nebo +24V, součet proudového odběru nesmí převýšit 100mA. Nastavení celého modulu zesilovače je možné uzamknou heslem proti neoprávněným změnám. Jednodušší a cenově dostupnější varianta oblíbeného zesilovače Johansson Profiler Revolution 6700.


Parametry produktu :

- jednoduchá, intuitivní konfigurace
- 4 vstupy : 1 x FM + 1 x VHF/DAB + 2 x UHF
- 1 výstup hlavní, 1 výstup testovací -30dB
- dokáže zpracovat a přenést více než 50 TV kanálů (multiplexů)
- možnost dálkového napájení externích předzesilovačů
- 15 programovatelných filtrů, každý o nastavitelné šířce pro 1 až 6 multiplexů
- kmitočtová konverze kanálu VHF a UHF na jakýkoliv jiný v pásmech VHF a UHF
- konverze až 3 multiplexů v jednom filtru (klastru)
- regulace AGC v reálném čase (do 20 sec) v jednotlivých TV kanálech nebo klastrech
- nejostřejší filtry na trhu (50 dB na sousedních kanálech)
- zobrazuje úroveň jednotlivých TV kanálů - není třeba měřicí přístroj
- automaticky zařaditelné filtry 5G, LTE na vstupech
- možnost potlačení VHF oproti UHF až o 9dB na výstupu
- možná výměna zdroje bez demontáže modulu
- uzamčení nastavení modulu heslem


Technické parametry :

- vstupy: 1 x FM +1 x DAB/VHF +2 x UHF
- výstupy: 1 hlavní (FM+VHF+UHF) + 1 testovací -30dB
- frekvenční rozsah: FM 88 až 108 MHz, VHF 174 až 240 MHz, UHF 470 až 862 MHz
- ochrana proti rušení mob.internetem: automatická, vypnuto, LTE, 5G
- rozmezí vstupních úrovní FM: 37 až 77dBµV
- rozmezí vstupních úrovní VHF: 45 až 109dBµV (pro modulaci 64QAM s kódovou rychlostí 3/4)
- rozmezí vstupních úrovní UHF: 45 až 109dBµV (pro modulaci 64QAM s kódovou rychlostí 3/4)
- max. výstupní úroveň signálu FM (60dB/IM3): 113dBµV
- max. výstupní úroveň signálu VHF/UHF (60dB/IM3): 115dBµV
- max. výstupní úroveň signálu VHF/UHF (36dB/IM3): 126dBµV
- max. výstupní úroveň signálu VHF/UHF pro jeden multiplex: 108dBµV
- max. výstupní úroveň signálu VHF/UHF pro 15 multiplexů: 105dBµV
- max. zesílení FM: 35dB
- max. zesílení VHF: >60dB
- max. zesílení UHF: >60dB
- regulace zesílení FM: 20dB
- regulace zesílení VHF/UHF: automatická kanálová AGC
- regulace společná na výstupu: 20dB
- potlačení pásma VHF oproti UHF: 0 až -15dB
- útlum odrazu signálu: 10 dB
- selektivita: 35dB/1MHz,
- výstupní kvalita MER v pásmu VHF/UHF: 35dB/35dB
- ochrana proti statickému výboji (ESD): ano, všechny vstupy
- nastavení napětí pro předzesilovače: vypnuto, +12V, +24V (celkem 100mA pro všechny 3 vstupy DAB + UHF)
- pracovní teplota: -5°C až +50°C
- napájecí napětí: 100 až 240V/AC
- příkon: 12W
- rozměry: 165mm x 217mm x 59mm
- hmotnost: 0,80kg


Obsah balení :
- zesilovač Johansson Profino 6711
- napájecí zdroj
- manuál
