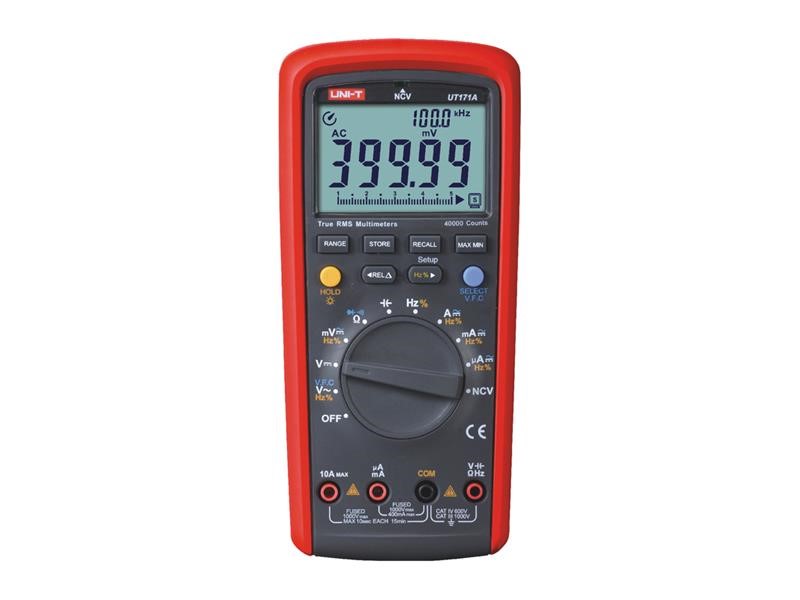

Multimetr UNI-T UT171A

Multimetr UNI-T UT171A
Řada multimetrů UT171 jsou ruční multimetry s automatickým i manuálním přepínáním rozsahů a rozlišením 4 3/4 – 4 5/6 digitů. Přístroje se řadí do vyšší střední třídy, vynikají kvalitním provedením a spolehlivostí a jsou vhodné i pro průmyslové použití . Umožňují měření AC/DC napětí a proudů, odporu, test diod, test spojitosti, měření kapacity, frekvence, střídy, teploty, proudové smyčky 4-20mA, vodivosti, VFC, NCV. Přístroje umožňují ukládání dat a připojení pomocí USB s optickým oddělením, nebo pomocí Bluetooth. Údaje na displeji jsou tmavé na světlém pozadí. Rozsah zobrazení displeje je ±40000 pro měření napětí, proudů a frekvencí a ±4000 pro měření kapacit. Obnovovací frekvence 4 až 5 krát za vteřinu. Jištění proudových rozsahů je provedeno trubičkovými tavnými pojistkami (rozsah 10A pojistkou FF 10A H/1000V (10 x 38mm); rozsah mA/µA pojistkou FF 800mA H/600V (6 x 32mm)). Napájení multimetru je provedeno šesti alkalickými bateriemi AAA 1,5V. Rozsah měření veličin lze volit automaticky, i manuálně. Součástí balení jsou měřící kabely s hroty, a také baterie.

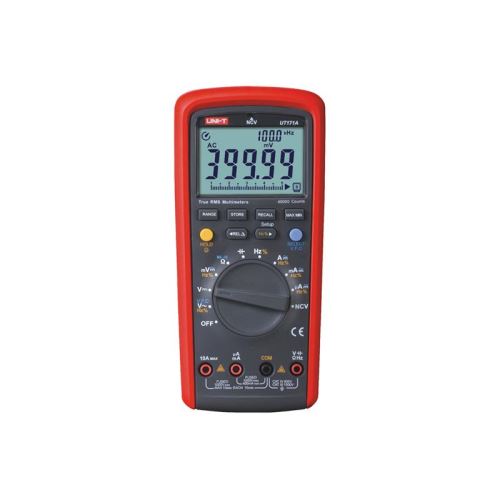

Multimetr UNI-T UT171A.

Parametry produktu :
- plně vyhovuje normě IEC/EN61010-1, a mají dvojitou izolaci
- zařazen do kategorie CAT III 1000V - vnitřní el. instalace včetně třífázových rozvodů
- zařazen do kategorie CAT IV 600V - venkovní el. instalace ( jisticí prvky, začátek vnitřní instalace )
- maximální zobrazení displeje je 40000, typu podsvětlený LCD displej
- zobrazení displeje pro měření frekvence 40000
- zobrazení pro měření kapacity 4000
- obnovovací frekvence u většiny měření 4 až 5x za vteřinu
- nastavení rozsahů automatické nebo manuální
- měřící rozsahy AC napětí (střídavého) : 400 mV / 1000 V
- měřící rozsahy AC proudu (střídavého) : 400 µA / 10 A
- měřící rozsahy DC napětí (stejnosměrného) : 400 mV / 1000 V
- měřící rozsahy DC proudu (stejnosměrného) : 400 µA / 10 A
- měřící rozsahy odporu : 400 ? / 40 M?
- měřící rozsahy kapacity kondenzátorů : 4.000 nF / 40.00 mF
- měřící rozsahy měření frekvence : 60 Hz až 10 MHz
- vysoká přesnost
- analogová stupnice Bargraf, 21 dílků
- TRMS, měření efektivních hodnot napětí st. napětí a proudů
- během měření střídavých napětí je možno na podružném displeji měřít i frekvenci nebo střídu napětí
- na podružném displeji je možné měřit i střídavou složku nasuperponovanou na stejnosměrném napětí
- datalogging 1000 hodnot
- mód relativního měření
- měření špiček MAX a MIN s odezvou 1ms
- indikace špatného zapojení
- indikace slabé baterie
- automatické vypnutí ( uspání při nečinnosti )
- ochrana napěťových vstupů proti přetížení
- ochrana prudových vstupů rychlými tavnými pojistkami
- vstupní impedance 10M?
- bezkontaktní detekce napětí bez měřicích hrotů
- test diod a polovodičových přechodů napětím 0 až 3V
- napájení 6ks baterií 1,5V AAA
- dodaný USB kabel s převodníkem včetně softwaru na CD
- je možné dokoupit Bluetooth adaptér UT-D08
- je možné i měření v elmag. poli o intenzitě 1V/m s dodatečnou chybou 5%


Technické parametry :

- Měření DC napětí ( vstupní impedance je 10M? ) :
(rozsah / rozlišení / přesnost)
400.00 mV / 10µV / ± 0.025 % + 5
4.0000 V / 0.1 mV / ± 0.025 % + 5
40.000 V / 1mV / ± 0.025 % + 5
400.00 V / 10mV / ± 0.03 % + 5
1000.0 V / 100mV / ± 0.03% + 5


- Měření AC napětí ( vstupní impedance cca 10M?, 45Hz až 1kHz ) :
( rozsah / rozlišení / přesnost )
400.00 mV / 10µV / ± 0.4 % + 40
4.0000 V / 0.1 mV / ± 0.025 % + 5
40.000 V / 1mV / ± 0.025 % + 5
400.00 V / 10mV / ± 0.03 % + 5
1000.0 V / 100mV / ± 0.03% + 5
LoZ 100.0 V / 0.1 V / ± 2.0 % + 10
V.F.C. 600V/1000V / 0.01 V/0.1 V / ± 2.0 % + 10


- Měření DC proudu :
( rozsah / rozlišení / přesnost )
400.0 µA / 0.01 µA / ± 0.25 % + 20
4000.0 µA / 0.1 µA / ± 0.25 % + 2
40.000 mA / 1µA / ± 0.7 % + 2
400.0 mA / 10µA / ± 0.15% + 2
4.000 A / 0.1mA / ± 0.5 % + 3
10.000 A / 1m A / ± 0.5 % + 2
% (4-20mA) / 0,01% / ± 0.5 % + 2


- Měření AC proudu ( 45Hz až 1kHz ) :
( rozsah / rozlišení / přesnost )
400.00 µA / 0.01 µA / ± 0.75 % + 20
4000.0 µA / 0.1 µA / ± 0.75 % + 20
40.000 mA / 1µA / ± 0.75 % + 20
400.000mA / 10µA / ± 0.75 % + 20
4.0000 A / 0.1mA / ± 1.5 % + 20
10.000A / 1m A / ± 1.5 % + 5


- Měření odporu :
( rozsah / rozlišení / přesnost )
400.00 ? / 0.01 ? / ± 0.05 % + 10
4.0000 k? / 0.1 ? / ± 0.05 % + 2
40.000 k? / 1? / ± 0.05 % + 2
400.00 k? / 10? / ± 0.05 % + 2
4.0000 M? / 100 ? / ± 0.15% + 5
40.000 M? / 1 k? / ± 3 % + 2


- Měření kapacity kondenzátorů :
( rozsah / rozlišení / přesnost )
4.000 nF / 1 pF / ± 3.0 % + 30
40.00 nF až 400.0 µF / 10pf až 100 nF / ± 2.5 % + 5
4.000 mF až 40.00 mF / 0.001 µmF až 0.01 mF / ± 10 %


- Měření kmitočtu, střídy a periody :
( rozsah / rozlišení / přesnost )
60.000 Hz až 10.000 MHz / 0.0001 Hz až 0.001 MHz / ± 0.01 % + 5
0.1 % až 99.9 % / 0.1 % / ± 3.0 % + 40
100.0ms až 0.100 µs / 0,1ms až 0,001µs / ± 0.1 % + 5


- typ displeje : podsvětlený LCD TN
- vzorkovací frekvence : 4 až 5 / sec
- počet digitů : 40000
- analogový řádek : 21 segmentů
- napájení : 6 x AAA 1.5 V baterie
- jištění rozsahu 10A pojistkou FF 10A H/1000V (10 x 38mm)
- jištění rozsahu mA/µA pojistkou FF 800mA H/1000V (6 x 32mm)
- rozměry přístroje : 206 x 95 x 53 mm
- hmotnost: cca 500 g (včetně baterií)
- pracovní teplota : 0°C až 40°C
- pracovní relativní vlhkost při 0°C až 30°C méně nebo rovno 75%, při 30°C až 40°C méně nebo rovno 50%
- skladovací teplota : - 10°C až 50°C
- Přístroj plní standarty:
cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolace, ochrana proti přetížení napětím větším než 1000V
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Vyhovuje normám UL STD.: 61010-1, 61010-2-030
Certifikováno dle CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033

- Výrobce: UNI-TREND
- www.uni-t.cz


Obsah balení :

- multimetr UT171E s úložným obalem
- baterie 6 x AAA 1.5 V
- pojistka F1: 6 x 32 mm FF 800 mA H 1000 V (6 x 32mm) - v přístroji
- pojistka F2: 6 x 25 mm FF 10 A H 1000 V (10 x 38mm) - v přístroji
- kabel USB s opto-el. převodníkem a CD se softwarem
- testovací kabely s hroty v kategorii CAT III 1000V, CAT IV 600V
- návod na použití česky, slovensky a anglicky
